COMI-DX101

Multi-Function Data Acquisition Baord
DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-DX101

 introduction

 · COMI-DX101 은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Baord) 입니다.


 · 아날로그 입력 16채널 (Single-ended) 또는 8채널(Differential), 아날로그 출력 4채널, 디지털 입출력 16채널 그리고 카운터 2채널, 펄스발생기 2채널로 구성되어 있습니다.


 · 아날로그 입력은 16비트 해상도(resolution)로 최대 1000kHz 로 샘플링 할 수 있습니다.


 · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다.


 · 아날로그 출력은 채널 당 최대 ±10V(16 bit) 를 출력할 수 있으며, 파형발생기(WaveFormGenerator) 기능이 내장되어 있습니다.


 · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다.


 · 32 비트 카운터는 사용자가 원하는 다양한 기능을 쉽게 적용할 수 있도록 설계한 COMI-COUNTER 가 내장되어 있습니다.



 General Specification

 Analog input

 Single-ended 16 channels or differential 8 channels

 Analog output

 4 channels

 Digital I/O

 16 channels

 Pulse generator

 2 chanenls

 Pulse counter

 2 channels

 Dimension

 176mm * 106mm (W x H)

 ARM 프로세서(cortex-M3) 내장

 A.D Conversion

 Channels

 Single-ended 16 channels or differential 8 channels

 Input voltage range

 ±10V, ±5V, ±2V, ±1V, 0~10V, 0~5V, 0~2V, 0~1V

 Resolution

 16 bit

 Maximum samplig rate

 1MHz

 Input Impedance

 10㏁

 A/D trigger mode

 Programmable Timer, Software, External Trigger

 A/D trigger event

 Digital input

 data transfer

 Programmed I/O, Interrupt, DMA

 Other feature

 Software noise filter, Maximum input voltage detection,

 minimum input voltage detection

 D/A Conversion

 Channels

 4 channels (DC, Pulsegenerator(WFG))

 Resolution

 16 bit

 settling time

 10 ㎲

 Output voltage level

 ±10.8V, ±10V, ±5V, 0~10.8V, 0~10V, 0~5V

 Data transfer

 Programmed I/O

 Digital Input

 TTL compatible input

 Channels

 Max 16 channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O, Interrupt

 Digital Output

 TTL compatible input

 Channels

 Max 16 channels

 Voltage level

 Low (0V~0.4V), High (2.4V ~ )

 Input load

 Low 0.5V (0.2mA), High 2.7V (0.4mA)

 Data transfer

 Programmed I/O, Interrupt

 FPGA Counter

 Input channel

 2 channels

 Resolution

 32 bit

 Software reset

 Real time Clock

 Data transfer

 Programmed I/O, Interrupt

 Pulse generator

 Channel

 2 channels

 Resolution

 32 bits

 Base clock available

 10 ㎒



 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


 Terminal : DXT1 , DXT2




[DXT1]




[DXT2]


 Cable : CB-EMS-SE





 Connector





  • INTRODUCTION

     introduction

     · COMI-DX101 은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Baord) 입니다.


     · 아날로그 입력 16채널 (Single-ended) 또는 8채널(Differential), 아날로그 출력 4채널, 디지털 입출력 16채널 그리고 카운터 2채널, 펄스발생기 2채널로 구성되어 있습니다.


     · 아날로그 입력은 16비트 해상도(resolution)로 최대 1000kHz 로 샘플링 할 수 있습니다.


     · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다.


     · 아날로그 출력은 채널 당 최대 ±10V(16 bit) 를 출력할 수 있으며, 파형발생기(WaveFormGenerator) 기능이 내장되어 있습니다.


     · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다.


     · 32 비트 카운터는 사용자가 원하는 다양한 기능을 쉽게 적용할 수 있도록 설계한 COMI-COUNTER 가 내장되어 있습니다.



  • SPECIFICATION

     General Specification

     Analog input

     Single-ended 16 channels or differential 8 channels

     Analog output

     4 channels

     Digital I/O

     16 channels

     Pulse generator

     2 chanenls

     Pulse counter

     2 channels

     Dimension

     176mm * 106mm (W x H)

     ARM 프로세서(cortex-M3) 내장

     A.D Conversion

     Channels

     Single-ended 16 channels or differential 8 channels

     Input voltage range

     ±10V, ±5V, ±2V, ±1V, 0~10V, 0~5V, 0~2V, 0~1V

     Resolution

     16 bit

     Maximum samplig rate

     1MHz

     Input Impedance

     10㏁

     A/D trigger mode

     Programmable Timer, Software, External Trigger

     A/D trigger event

     Digital input

     data transfer

     Programmed I/O, Interrupt, DMA

     Other feature

     Software noise filter, Maximum input voltage detection,

     minimum input voltage detection

     D/A Conversion

     Channels

     4 channels (DC, Pulsegenerator(WFG))

     Resolution

     16 bit

     settling time

     10 ㎲

     Output voltage level

     ±10.8V, ±10V, ±5V, 0~10.8V, 0~10V, 0~5V

     Data transfer

     Programmed I/O

     Digital Input

     TTL compatible input

     Channels

     Max 16 channels

     Voltage level

     Low (0V ~ 0.8V), High (2V ~ 5V)

     Input load

     Low 0.5V (0.2mA), High 2.7V (20mA)

     Data transfer

     Programmed I/O, Interrupt

     Digital Output

     TTL compatible input

     Channels

     Max 16 channels

     Voltage level

     Low (0V~0.4V), High (2.4V ~ )

     Input load

     Low 0.5V (0.2mA), High 2.7V (0.4mA)

     Data transfer

     Programmed I/O, Interrupt

     FPGA Counter

     Input channel

     2 channels

     Resolution

     32 bit

     Software reset

     Real time Clock

     Data transfer

     Programmed I/O, Interrupt

     Pulse generator

     Channel

     2 channels

     Resolution

     32 bits

     Base clock available

     10 ㎒



  • SUPPORTED S/W

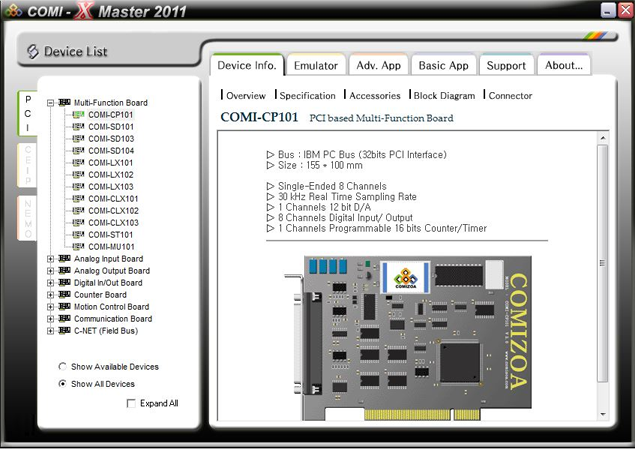

     COMI-XMaster



     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


  • ACCESSORIES

     Terminal : DXT1 , DXT2

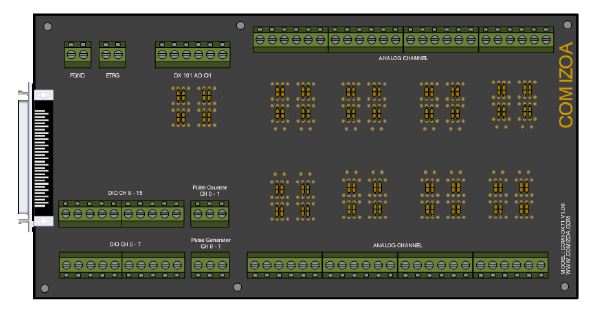

    [DXT1]

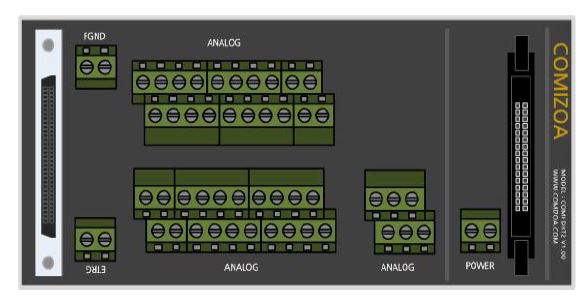

    [DXT2]

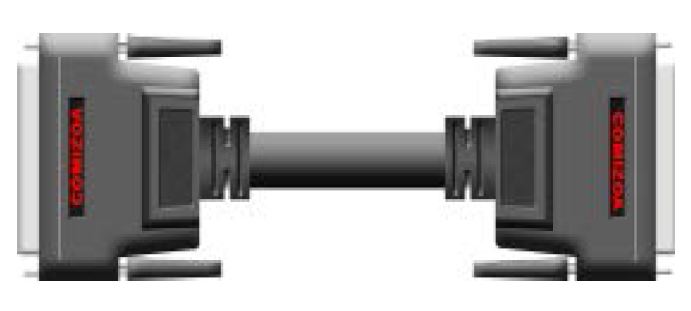

     Cable : CB-EMS-SE

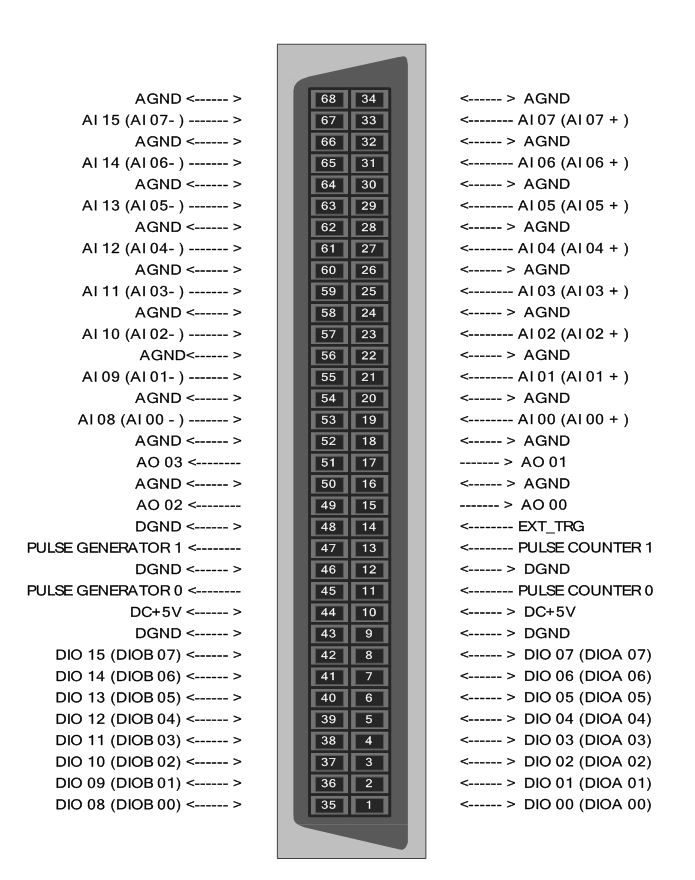

  • CONNECTOR

     Connector
